「段落設定」ウィンドウ使いこなし術　その２（段落の区切りと譜表の設定）
　 　

「段落設定」ウィンドウ使いこなし術　その１では、どのような機能があるか確認しました。
では、実際にサンプル楽譜を使いながら操作を行ってみましょう。
「スコアメーカー」で作成できる楽譜は、楽譜全体を通して、全段落が同じパート数で構成されていなければなりません。そのため、段落によって構成の違う楽譜を認識するときには、存在しないパートが「空パート」になるようにパートを移動する必要があります。
　 　 【サンプル画像を開いてみよう】 　
　 　

ここでは、スコアメーカーFX Proに添付されている。
画像を使って説明していきます。
「画像ファイル」ウィンドウに表示されている画像のリストから『ピアノ協奏曲（段落線、大譜表修正とパート移動）@001.bmp』( ピアノ協奏曲の1 ページ目) をダブルクリックして画像を画面に表示させてください。

サンプル楽譜が表示されない方は、「画像ファイル」ウィンドウの「参照」ボタンをクックし、C:\Program Files\KAWAI\スコアメーカーFX Pro\SamplePictureのフォルダを指定してください。

　 　 　 　
　 　 【サンプル画像を確認しよう】 　
　 　

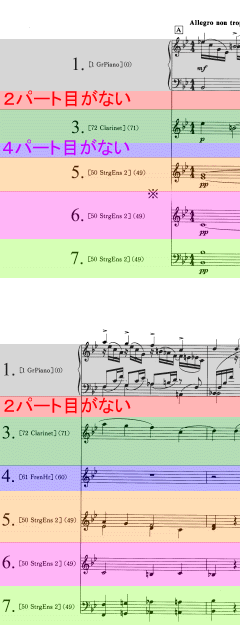

1 段落目と2 段落目とでパートの構成が変わっていますね。
この画像には、わかりやすいように、各パートの左端にパート番号を表す数字が大きく書き込んであります。
これを見ると、1 段落目では第２ 、第４ パートが、２段落目では第２パートがありません。

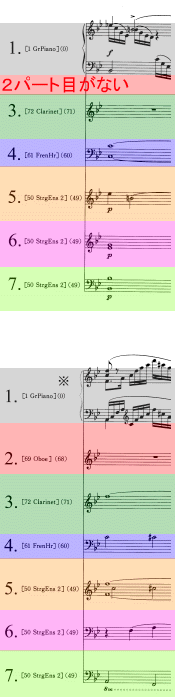

同様に、『ピアノ協奏曲（段落線、大譜表修正とパート移動）@002.bmp』をダブルクリックして見てください。
こちらの２段落目には第１から第７パートまでのすべてのパートがあります。
つまり、この２ページの楽譜は最大７パートで構成されている楽譜であることがわかります。
　 　
ピアノ協奏曲（段落線、大譜表修正とパート移動）@001.bmp ピアノ協奏曲（段落線、大譜表修正とパート移動）@002.bmp
　 　 　
　 　

【「段落設定」で楽譜の構成を確認しよう】
　 　

楽譜の構成を確認しましたので、スコアメーカーが取り込まれた楽譜画像をどのような構成として検出しているか「段落設定」ウィンドウで確認してみます。

「画像リスト」に表示されている『ピアノ協奏曲（段落線、大譜表修正とパート移動）@001.bmp』( ピアノ協奏曲の1 ページ目) をクリックしてください。
クリックすると「画像ビュー」には画像のプレビューが、「段落設定」ウィンドウには、段落の構成が表示されます。
　
※ 「画像リスト」および「画像ビュー」については、リファレンスマニュアルの61ページをご覧ください。

　 　

「スコアメーカー」が画像から検出した段落構成が、「段落設定」ウィンドウに小さな五線で表示されています。
これを元の楽譜の五線の構成と、比較してみましょう。
　 　 　　
　 　 【段落の区切りを確認しよう】
　 　

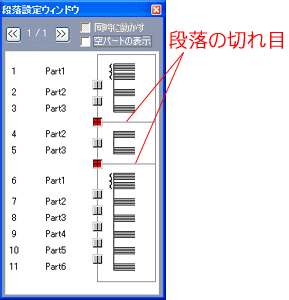

「段落設定」ウィンドウに赤い■が表示されています。
これは、「段落の区切り」を表しています。
　
元の楽譜では１段落目は、５パートであるはずなのに、ここでは３パートになっています。
また、２段落目が２パートだけの段落になっています。
「スコアメーカー」が、３パートの段落と２パートの段落が別の段落になっていると検出してしています。
　 　

実は、元の楽譜の３パート目と４パート目の間の縦線がかすれています。( 画像に※印が書かれている部分です。) そのため、別々の段落として検出してしまったのです。
「段落の設定」ウィンドウでは、このような検出の間違いを修正する必要があります。

　 　 　 　
　 　 【段落の区切りを指定しよう】 　
　 　

それでは、この段落の区切りの間違いを修正しましょう。
「段落の設定」ダイアログボックスでは、段落の区切りの部分に赤い「段落線修正」ボタンが表示されています。
このボタンをクリックすると、赤色から灰色に変わり、段落の区切りがつながります。
すると、３パートの段落と２パートの段落が１つになって、元の楽譜どおり５パートの段落になりました。
　 　

⇒⇒⇒
　 　 　
　 　 【譜表を指定しよう】
　 　

段落の区切の指定が終わったら、次は、譜表の種類が正しいか確認します。
まず、１ページ目の１段落目、２段落目を見てみます。
取り込まれた画像と同じ構成になっています。

次に、２ページ目を見てみます。１段落目は正しいですね。

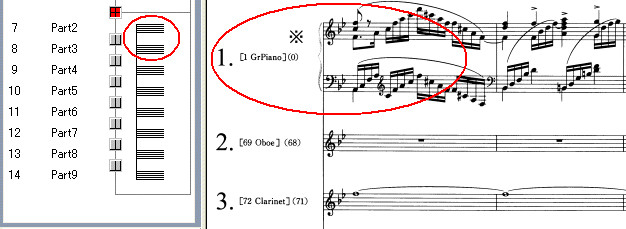

２段落目ですが下の絵のようになっています。
「画像ビュー」に表示されている楽譜をみると、1パート目が大譜表なのに対し、「段落の設定」では単独譜表になっています。
　

　
　
この場合には、「段落設定」ウィンドウの「譜表」をクリックして、譜表の種類を指定します。
今回のサンプル楽譜の場合には、1番上のパートの「譜表」をクリックします。
クリックするとコンボボックスが表示されますので、大譜表を選択します。

⇒⇒⇒⇒⇒⇒
　 　
　 ※ この画面は、スコアメーカーFX Proの画面です。
スコアメーカーFXでは３段大譜表は表示されません。
　 　 　
　 　

これで、１ページ目、２ページ目の「段落の構成」と「譜表」が正しくなりました。
次にパートの構成を正しく指定する必要があります。次のその3をご覧ください。
